综框的结构和选用

一、综框的结构和基本尺寸(图5-1、图5-2)

(1)穿综杆间的距离(综框综丝距)H由片综综耳间的距离决定。
(2)综框的工作宽度E等于悬挂片综的穿综杆的工作长度。
(3)综框的宽度L,由织机的结构决定,应由机器制造商和购买方共同商定。
二、综框综丝距的确定

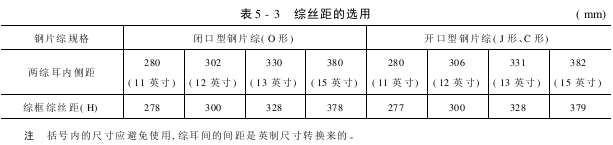

根据片综的规格、织机的转速和织物的密度参照表5-3。

三、综框驱动件的确定
(1)驱动件的类型:根据织机的机型、织机的开口形式由织机制造商决定。

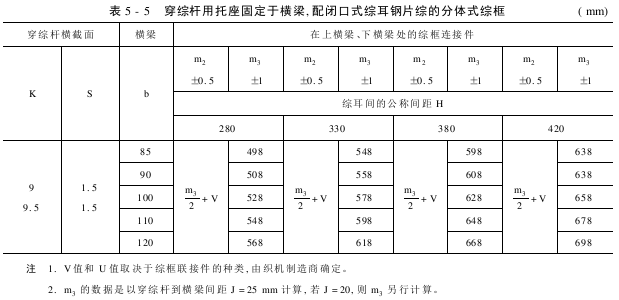

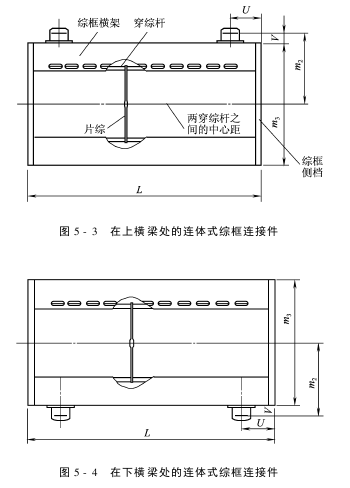

(2)驱动件的位置:根据织机的机型、织机的开口形式,按连体式综框和分体式综框固定在横梁或侧档上,位置尺寸参照(图5-3～图5-6)和(表5-4、表5-5)。

四、综框导板的选用
(1)导向板的形式
固定式:综框的导板用黏合剂固定在综框的横梁上。
活动式:综框的导板不用黏合剂固定在综框的横梁上,可根据需要的尺寸调整并固定。

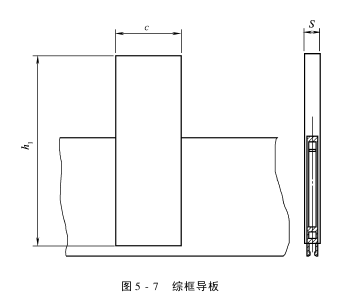

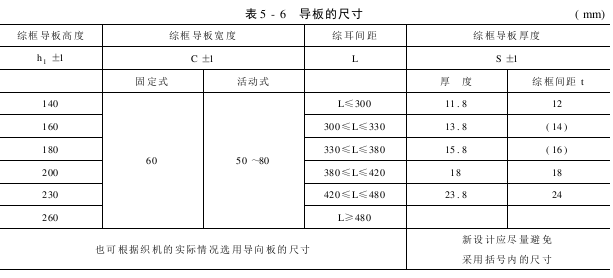

(2)导板的尺寸:如图5-7和表5-6。
