丝光机——其他丝光机

1.针织物物丝光机 棉针织物物的组织结构不同于机布料,具有肯定的弹性且易变形,故丝光时应从针织物本色棉布、丝光机构、丝光工艺条件及丝光助剂方面加以考虑,以获得佳效果。 针织物物加工时有圆筒状与割幅的平幅状,故丝光机也有两种类型,现介绍圆筒针织物物丝光机。如图6-34所示。

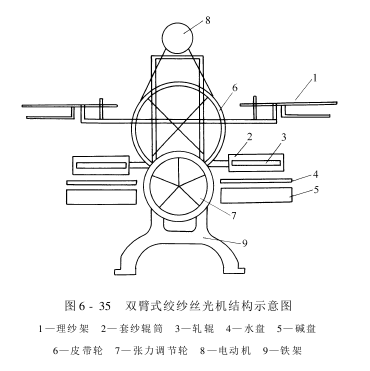

(1)进布装置:进布装置有两组环状导布器,可以调节平幅针织物物宽度,起扩幅、去皱、展平的作用。 (2)浸轧碱液装置:由三只烧碱溶液浸轧槽组成,面料浸渍碱液后,即被压缩空气吹成“气鼓”状,可以增添布料张力,消除浸轧时的边皱及前加工时的绳状折痕。 (3)横向阻缩扩幅去碱装置:针织物物先在五只300mm不锈钢多孔空心辊的作用下,利用摩擦阻力预防横向收缩,然后置于直径可调的站式圆筒扩幅器上。 圆筒针织物物自下而上包在该扩幅器外运行。扩幅器外有两只环形喷淋管向针织物物喷淋70～80℃淡碱液,针织物物经轧液后,再经充气形成气鼓喷淋热淡碱液,去碱轧液后进入水洗出布装置。 2.纺纱线丝光机 纺纱线丝光机有绞纱丝光机、喷射式绞纱丝光机等。绞纱丝光机分为双臂式绞纱丝光机与归转式绞纱丝光机。 (1)双臂式绞纱丝光机:双臂式绞纱丝光机可分为半自动与自动式两种。 自动双臂式绞纱丝光机设有套纱辊筒两对,分离安装在机身的左右两边。套纱辊筒间的距离与转向的交替更换能自由调节。每对套纱辊筒的中间有一只辊筒,在其上面设有一根硬橡胶轧辊,用于轧除绞纱上的碱液与援助碱液向棉纤维内渗透。轧辊能自由升降,由油泵加压。每对套纱辊筒的下面各设有盛碱盘与盛水盘。盛碱盘用于盛丝光碱液,能自由升降;盛水盘用于承受洗下的残碱液,能自由挪移,并和残碱液贮槽相通。套纱辊筒上面或中间设有喷水管两根,用于冲洗绞纱上的碱液。喷水管的启闭能自动操纵。半自动双臂绞纱丝光机,仅套纱辊筒间的距离以及碱盘的升降能自动操纵。双臂式绞纱丝光机结构示意图如图6-35所示。

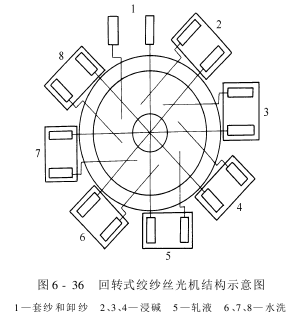

自动双臂式绞纱丝光机丝光操作时,先将预先配制并冷却至肯定温度的丝光液盛于碱盘中。将预先打算好的肯定量的绞纱套于辊筒上,开动丝光机,辊筒即撑开至设定的距离,当碱盘升起时,纺纱线即浸于丝光碱液中,此时辊筒不断转动,纺纱线也随之转动,转向交替更换。在此过程中,辊筒张力先略放松,以后恢复原来张力。轧辊则以要求的压力施压于一只辊筒上。经过顺转1min,倒转1min后,轧辊停止施压,同时碱盘即下降。当水盘挪移到辊筒正下方时,喷水管即开始喷洒温水,同时轧辊又恢复施压。经过肯定时间的喷水冲洗后,喷水管停止喷水,轧辊停止施压,辊筒也停止转动,同时水盘移开,辊筒即相互靠近。将绞纱自辊筒上取下,进行酸洗与水洗。 (2)归转式绞纱丝光机:归转式绞纱丝光机设有套纱辊筒八对,放射形地安装在机身中央的归转装置上,如图6-36所示。

套纱辊筒间的距离与转向能自由调节。八对套纱辊筒分占八个位置。除位置1的一对套纱辊外,其余每对套纱辊下分离装有盛碱盘与盛水盘。2、3、4为浸碱部分,各设有盛碱盘一只。 在5中轧液部分处设有一根轧液辊,以轧去多余的碱液。6、7、8为水洗部分,各设有喷水管、轧辊与盛水盘。盛碱盘能自动升降,盛水盘与残碱贮槽相通。轧辊由硬橡胶制成,由油泵施压,能自由升降。整个归转装置,套纱辊间的距离,转向的交替更换,碱盘的升降,轧辊的升降,喷水管的启闭,都能自动操纵。 归转式绞纱丝光机丝光操作时,先将预先配制并经过冷冻至肯定温度的丝光液盛于位置2、3、4的碱盘中。将预先打算好的绞纱套于位置1的辊筒上。开动丝光机,辊筒即撑开至设定的距离,同时归转装置开始启动。辊筒由位置1归转到位置2,位置2的碱盘即升起,纺纱线即浸于丝光液中,在辊筒上转动,转向交替更换。 经过肯定时间的处理后,辊筒由位置2归转至位置3,以同样方式进行浸碱(此时辊筒张力略放松)。辊筒由位置3归转至位置4,以同样方式进行浸碱(此时辊筒又恢复原来张力)。辊筒由位置4归转至位置5,轧辊以要求的压力施压于一只辊筒上进行轧液。经过肯定时间的轧液后,轧辊停止施压,辊筒由位置5归转至位置6,喷水管开启,进行水洗。经过一段时间的清洗后,水管停止喷水。辊筒由位置6归转至位置7,以同样方式进行温水轧洗。辊筒由位置7归转至位置8,以同样方式进行冷水轧洗。辊筒由位置8归转至位置1,辊筒停止转动,并相互靠近。将绞纱自辊筒上取下,进行酸洗与水洗。
